nagy szilárdságú
betonhoz
Minőség
A cement minőségét a TSÚS
Bratislava felügyeli.
A CEMMAC az ISO
9001:2008 szabvány szerint
tanúsított minőségirányítási
rendszerben és az ISO
14001: 2004 szabvány szerint
tanúsított környezetközpontú
irányítási rendszerben
működik.
salakos portlandcement
Gyorskötésű cement, amely alkalmas nagy szilárdságú beton előállítására és építésre, vagy olyan betonelemeknél, amelyeknél a kezdeti szilárdság gyors növekedése szükséges. A magasabb nedvességtartalom lehetővé teszi a betonozást alacsonyabb környezeti hőmérséklet esetén is.
Jellemzés
A CEM II / A-S 42,5R cement Portland-klinker, granulált kohósalak (6-20% EN 197-1 szerint) és gipsz finom csiszolásával készül. Kivételesen magas, 2 napos, 26-32 MPa-os erősséget és 55-61 MPa-os standard 28 napos erősséget eredményez.
Alkalmazhatósága
- egyszerű beton, de igényes betonszerkezetekhez is
- betonelemek és szerkezetek, amelyek a kezdeti szilárdság gyors növekedését igénylik
- előregyártott betonelemek és építőelemek (burkolat, elveszett zsaluzat, szegélyek, …)
- ipari padlók
- kültéri megerősített beton felületek
- sima beton és vasbeton és nagyobb szilárdsági osztályok
- cement esztrichek
Előnyök
- a kezdeti szilárdság és a magas tartósság gyors növekedése
- nagyon jó feldolgozhatóság és tömeges stabilitás
- a hidratációs hő magasabb képessége
- enyhén ellenáll a kémiai agressziónak (az XA1 környezethez)
| Fizikai és mechanikai jellemzők | Norma STN EN 197-1 |
CEMMAC CEM II/A-S 42,5 R |
| Nyomószilárdság 2 napot követően (MPa) | => 20 | 26 – 32 |
| Nyomószilárdság 28 napot követően (MPa) | => 42,5 =< 62,5 | 55 – 61 |
| A szilárdulás kezdete (percekben) | => 60 | 180 +- 30 |
| Térfogat -állandóság – Le-Chatelier (mm) | =< 10 | 0,0 – 1,5 |
| SO3 tartalom (%) | =< 4 | 3,2 +- 0,2 |
| Cl tartalom (%) | =< 0,10 | 0,04 +- 0,03 |
| A trikalcium-aluminát (C3A) tartalma ebben a cementben kevesebb, mint 5%. | ||

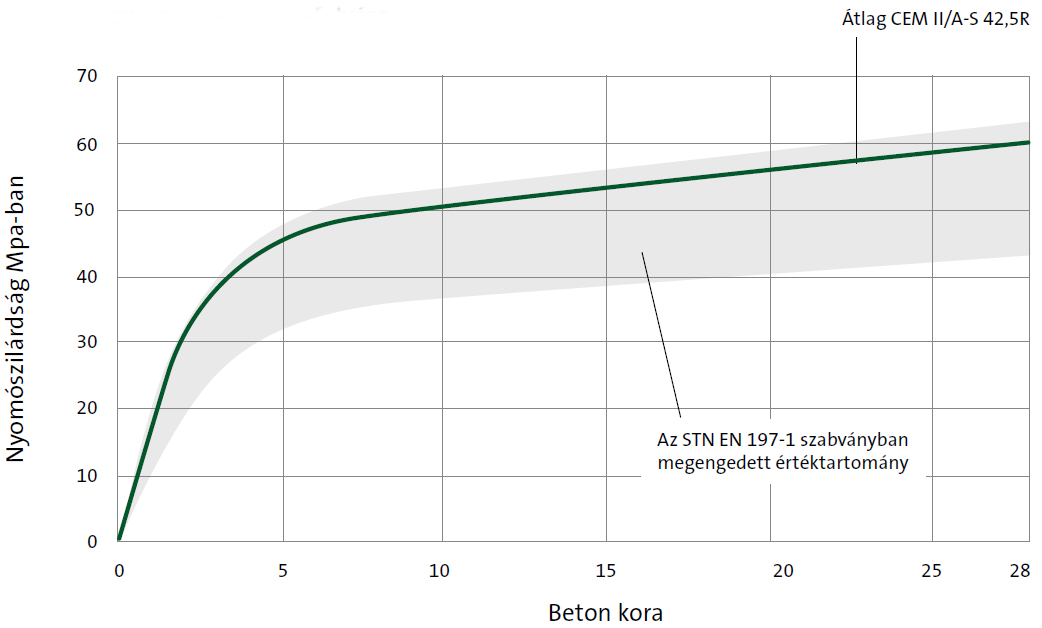

A nyomószilárdság időbeli lefolyása
